P4-Verilog-CPU-Design-Document

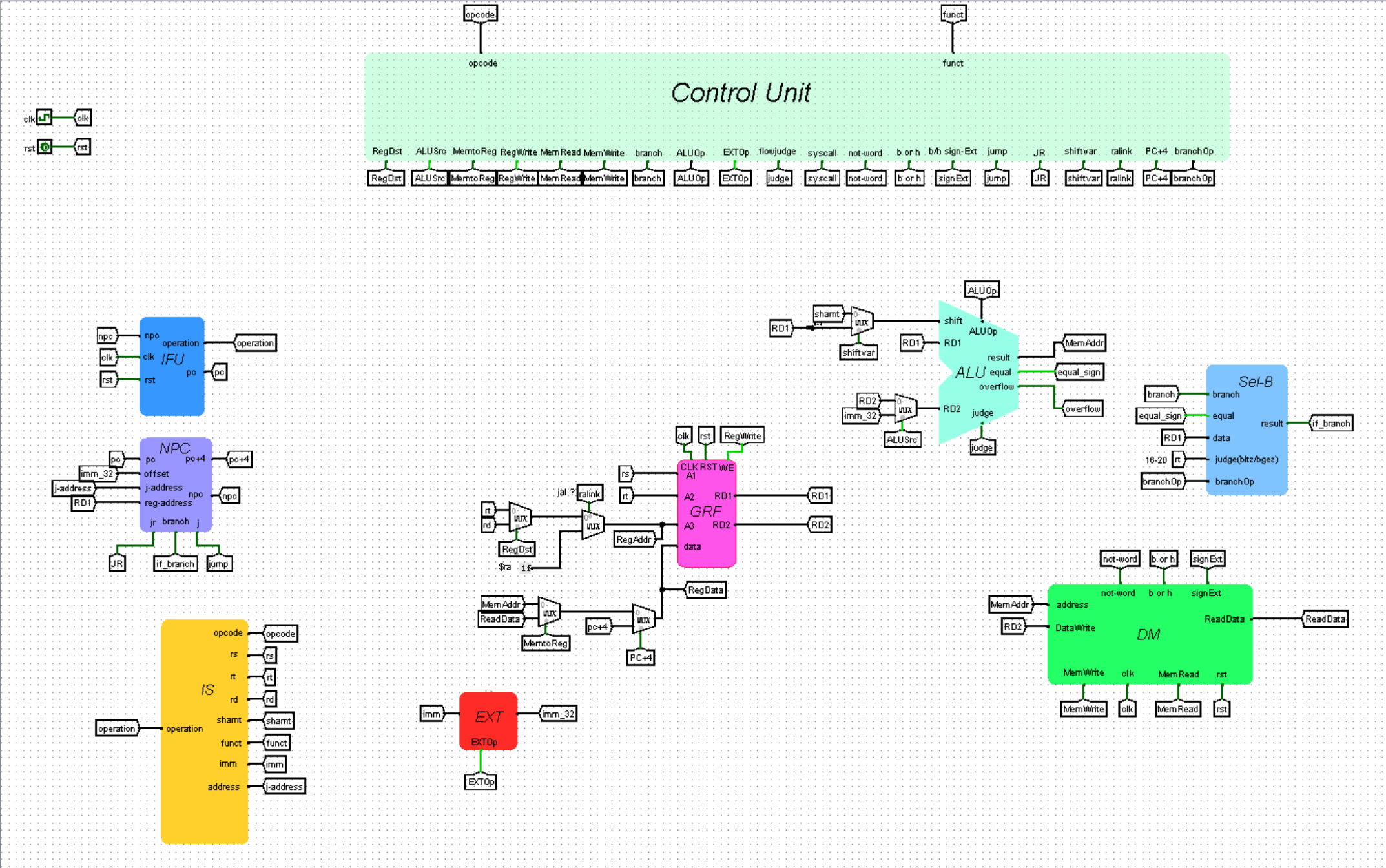

零.数据通路描述(P4设计文档中最好加上P3图)

本次设计文档基于P3-logisim-CPU的设计文档完成，P4的主要任务即为将logisim电路映射到verilog代码(看图写话？)，对上次P3中实现的每个模块单独建立module.v，利用verilog语言对其行为进行建模，注意本次CPU设计中，不同于P3的异步复位，P4在各模块中使用同步复位!!!，verilog语言表示同步复位与异步复位如下代码:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
//同步复位表示方法
always@(posedge clk) begin
    if(reset) begin
        PC <= 32'h0000_3000;
    end
    else begin
        PC <= npc;
    end
end

//异步复位表示方法   将复位信号加入敏感信号列表
always@(posedge clk or posedge reset) begin
    if(reset) begin
        PC <= 32'h0000_3000;
    end
    else begin
        PC <= npc;
    end
end

一.模块设计

1.IFU取指令单元

IFU中存储单元有PC寄存器和存储指令的ROM。IFU中存储指令要求的ROM大小为16KiB，即4096*32bit。在verilog语言中使用寄存器数组实现对ROM的模拟，即4096个32位的寄存器。使用系统命令$readmemh("code.txt,ROM")将code.txt中的16进制代码读入名为ROM的数组中，由于PC同步复位到32’h0000_3000，而ROM中对应存储第一条指令的地址为0，即PC寄存器中存储的地址与真实ROM地址存在0x0000_3000差量，故设计reg [31:0] tmp存储实际的地址，即pc-0x0000_3000，进而读出指令的地址为tmp[13:2]。

1.端口定义列表:

名称	方向	位宽	功能
clk	I	1	时钟信号
reset	I	1	同步复位信号
npc	I	[31:0]	下一指令地址
pc	O	[31:0]	当前指令地址
instr	O	[31:0]	当前执行指令

2.设计代码:

需要注意的是利用系统任务$readmemh向ROM中读入数据需要单独在initial块中进行，

1
2
3
4
//初始化ROM中内容
initial begin
	$readmemh("code.txt",ROM);
end

3.small tip : add source的用法

对于code.txt的导入和上机时对于下载代码的导入，使用add source功能方便快捷，之前一直不知道这个功能，麻烦了好多QAQ

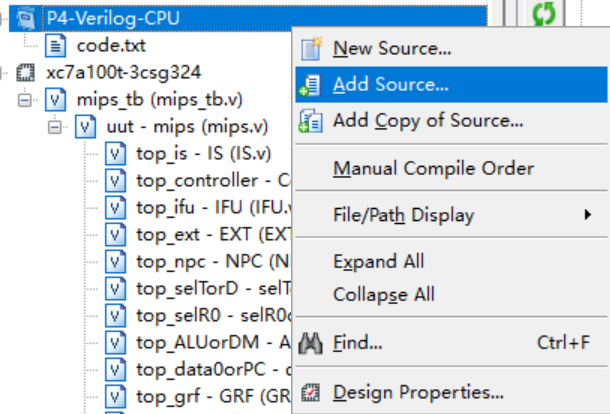

之前使用新建文件之后移动到该文件夹下的方法，在很多环境下无法成功读取入IM(例如机房电脑和虚拟机)，add source 插图如下

注：使用add source对代码进行改动是可以同步到原文件的!

2. IS指令分线器

此模块的功能比较简单，由组合逻辑完成，传入当前运行的指令将其分割。

端口定义列表:

名称	方向	位宽	功能
instr	I	[31:0]	输入执行指令码
opcode	O	[5:0]	操作码
rs	O	[4:0]	rs
rt	O	[4:0]	rt
rd	O	[4:0]	rd
shamt	O	[4:0]	移位
funct	O	[5:0]	功能码
imm	O	[15:0]	立即数
address	O	[25:0]	J类指令跳转地址

3. NPC地址计算单元

端口定义列表:

名称	方向	位宽	功能
pc	I	[31:0]	当前地址
offset	I	[31:0]	B类跳转地址
j_address	I	[25:0]	J类跳转地址
reg_address	I	[31:0]

4. GRF寄存器堆

端口定义列表

名称	方向	位宽	功能
clk	I	1	时钟信号
reset	I	1	同步复位信号
rs	I	[4:0]	读寄存器1
rt	I	[4:0]	读寄存器2
rd	I	5	写寄存器
RegWrite	I	1	写入使能
pc	I	[31:0]	当前指令地址
writedata	I	[31:0]	写入
readdata1	O	[31:0]	寄存器1中存储的数值
readdata2	O	[31:0]	寄存器2中存储的数值

5. ALU计算单元

端口定义列表

名称	方向	位宽	功能
src_A	I	[31:0]	操作数1
src_B	I	[31:0]	操作数2
ALUOp	I	[3:0]	ALU操作类型
shamt	I	[4:0]	移位量
flowjudge	I	1	是否进行溢出判断(目前只有addi)
equal	O	1	判断两个操作数是否相等
overflow	O	1	溢出信号
result	O	[31:0]	计算结果

6. Controller控制器

采用与或门的思路对指令进行识别并产生相应的控制信号

1.端口定义列表:

名称	方向	位宽	功能
opcode	I	[5:0]	操作码
funct	I	[5:0]	功能码
MemtoReg	O	1	选择将DM中的数据存储到GRF
RegDst	O	1	选择写入寄存器地址(只有R型指令有效)
ALUSrc	O	1	选择ALU第二个操作数(RD2/imm_32)
RegWrite	O	1	寄存器堆写入使能信号
MemWrite	O	1	DM中RAM写入使能信号
flowjudge	O	1	进行运算溢出判断(当前指令集中只有addi有效)
shiftvar	O	1	选择以寄存器的[4:0]位进行移位
ralink	O	1	定向向31号寄存器中写入(jal指令)
PCtoReg	O	1	将PC+4值作为写入数据存入寄存器堆(jal/jalr)
EXTOp	O	1	对立即数进行符号/0扩展
branch	O	1	是否为B类跳转指令
branchOp	O	[2:0]	对B类跳转指令进行编码
ALUOp	O	[3:0]	ALU操作控制信号
LSOp	O	[2:0]	DM操作控制信号
NPCOp	O	[1:0]	NPC地址选择信号

注：控制信号在对应使用模块中进行说明，P4的控制信号中取消了P3中的MemRead信号，感觉上要简洁一些

2.设计代码示例——我的控制器风格

设计代码比较长，只举例说明，好传统是利用localparam定义opcode和funct，用case语句进行分支选择而不是if-else

注意：每次信号传入时的寄存器集体清零操作

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
module Controller(
input [5:0] opcode,
input [5:0] funct,
output reg MemtoReg,
output reg MemWrite,
output reg ALUSrc,
output reg RegWrite,
output reg EXTOp,
output reg RegDst,
output reg PCtoReg,
output reg ralink,
output reg shiftvar,
output reg flowjudge,   //由于要求实现的add sub不进行溢出判断 应该当前实现的指令中需要判断的只有addi
output reg Branch,
output wire [2:0] branchOp,
output wire [1:0] NPCOp,
output wire [3:0] ALUOp,
output wire [2:0] LSOp
);
//有寄存器赋初值问题
//R型指令
//(运算)
reg op_add;
...
localparam R = 6'b000000;
localparam _add = 6'b100000;
...

//识别指令
always@(*) begin
//控制信号清0
op_add = 1'b0;

case(opcode)

R :
begin
case(funct)
_add : op_add = 1'b1;
...
endcase
end

...

endcase

//连接输出
RegWrite =  op_add | ... ;
endmodule

3.指令与控制信号汇总表

控制信号	有效指令
MemtoReg	lw,lh,lb,lhu,lbu
RegDst	add,sub,and,or,xor,nor,sll,srl,sra,sllv,srlv,srav,slt,sltu,jr,jalr(R型指令)
ALUSrc	sw,lw,sh,sb,lh,lhu,lb,lhu,lui,addi,addiu,andi,ori,xori,slti,sltiu
RegWrite	slt,sltu,xor,nor,or,and,add,sub,lui,ori,andi,xori,addi,addiu,lw,lh,lb,lhu,lbu,jal,jalr,sll,srl,sra,sllv,srlv,srav,slti,sltiu
MemWrite	sw,sb,sh
flowjudge	addi
shiftvar	sllv,srlv,srav
ralink	jal
PCtoReg	jal,jalr
EXTOp	addi,addiu,slti,sltiu,sw,sh,sb,lw,lh,lb,lhu,lbu,beq,bne,bgtz,bgez,bltz,blez
Branch	beq,bne,bgtz,bgez,bltz,blez
branchOp[2]	bne
branchOp[1]	bgtz,blez
branchOp[0]	bgez,blez,bltz
ALUOp[3]	srl,srlv,sra,srav,slt,sltu,slti,sltiu
ALUOp[2]	sll,sllv,xori,nor,lui,xor
ALUOp[1]	add,addi,addiu,sub,nor,sll,sllv,slt,slti,sltiu,sw,sh,sb,lw,lh,lhu,lb,lbu
ALUOp[0]	or,ori,sub,xor,xori,sll,sllv,sra,srav,sltu,sltiu
NPCOp[1]	jalr,jr,j,jal
NPCOp[0]	jalr,jr,beq,bne,bgtz,bgez,bltz,blez
LSOp[2]	lh,lhu,lb,lbu
LSOp[1]	lb,lbu,lw,sb
LSOp[0]	sh,lw,lhu,lbu

7. EXT符号扩展单元

端口定义列表

名称	方向	位宽	功能
imm	I	[15:0]	进行扩展的16位立即数
EXTOp	I	1	选择进行符号扩展或0扩展
imm_31	O	[31:0]	进行扩展后的结果

8. DM数据存储

1.端口定义列表

名称	方向	位宽	功能
address	I	[31:0]	写入/读取地址
datawrite	I	[31:0]	写入数据
MemWrite	I	1	RAM写入使能信号
clk	I	1	时钟信号
reset	I	1	同步复位信号
LSOp	I	[2:0]	对/字/半字/字节操作
readata	O	[31:0]	读出数据

LSOp编码与对应指令

LSOp编码	对应的存/取指令
000	sw
001	sh
010	sb
011	lw
100	lh
101	lhu
110	lb
111	lbu

2.设计代码:

依旧是延续P3中先将对应地址处数据读出再插入的思想，其中存储为时序逻辑，读取为组合逻辑。(但是写起来要比logisim简单太多),使用3072个32位寄存器数组模拟RAM。

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
//要求的容量为12KB 3072*32bit
module DM(
input clk,
input reset,
input MemWrite,
input [2:0] LSOp,  //w h b
input [31:0] address,
input [31:0] datawrite,
output [31:0] dataread
);
reg [31:0] RAM[3071:0];

localparam sw = 3'b000;
localparam sh = 3'b001;
localparam sb = 3'b010;
localparam lw = 3'b011;
localparam lh = 3'b100;
localparam lhu = 3'b101;
localparam lb = 3'b110;
localparam lbu = 3'b111;
//读出该地址处存储的数据
reg tmp = RAM[address[13:2]];
// write to RAM
integer i = 0;
always@(posedge clk) begin
    if(reset) begin
        for(i = 0 ; i < 3072 ; i = i + 1) begin
            RAM[i] <= 32'b0;
        end
    end
    else if (MemWrite) begin //对LSOp进行分类
    if(LSOp == sw) begin
        RAM[address[13:2]] <= datawrite;
    end
    else if (LSOp == sh) begin
        if(address[1] == 1'b1) begin
            RAM[address[13:2]] <= {datawrite[15:0],tmp[15:0]};
        end
        else begin
            RAM[address[13:2]] <= {tmp[31:16],datawrite[15:0]};
        end
    end
    else if (LSOp == sb) begin
        if(address[1:0] == 2'b00) begin
            RAM[address[13:2]] <= {tmp[31:8],datawrite[7:0]};
        end
        else if (address[1:0] == 2'b01) begin
            RAM[address[13:2]] <= {tmp[31:16],datawrite[7:0],tmp[7:0]};
        end
        else if (address[1:0] == 2'b10) begin
            RAM[address[13:2]] <= {tmp[31:24],datawrite[7:0],tmp[15:0]};
        end
        else begin
            RAM[address[13:2]] <= {datawrite[7:0],tmp[23:0]};
        end
    end
    end
end

//read from RAM
always@(*)begin
    if(LSOp == lw) begin
        dataread = tmp;
    end
    else if (LSOp == lh) begin  // sign-extend
        if(address[1] == 1'b0) begin
            dataread = {{16{tmp[15]}},tmp[15:0]};
        end
        else begin
            dataread = {{16{tmp[31]}},tmp[31:16]};
        end
    end
    else if (LSOp == lhu) begin
        if(address[1] == 1'b0) begin
            dataread = {16'b0,tmp[15:0]};
        end
        else begin
            dataread = {16'b0,tmp[31:16]};
        end
    end
    else if (LSOp == lb) begin
        if(address[1:0] == 2'b00) begin
            dataread = {{24{tmp[7]}},tmp[7:0]};
        end
        else if (address[1:0] == 2'b01) begin
            dataread = {{24{tmp[15]}},tmp[15:8]};
        end
        else if (address[1:0] == 2'b10) begin
            dataread = {{24{tmp[23]}},tmp[23:16]};
        end
        else begin
            dataread = {{24{tmp[31]}},tmp[31:24]};
        end
    end
    else begin
        if(address[1:0] == 2'b00) begin
            dataread = {24'b0,tmp[7:0]};
        end
        else if (address[1:0] == 2'b01) begin
            dataread = {24'b0,tmp[15:8]};
        end
        else if (address[1:0] == 2'b10) begin
            dataread = {24'b0,tmp[23:16]};
        end
        else begin
            dataread = {24'b0,tmp[31:24]};
        end
    end
end
endmodule

9.Sel-B B类指令判断单元

1.端口定义列表

名称	方向	位宽	功能
data	I	[31:0]	rs寄存器中的值
judge	I	[4:0]	区分bltz/bgez
branchOp	I	[2:0]	指令编码
equal	I	1	beq判断相等
branch	I	1	是否为B类指令
result	O	1	执行B类跳转指令

branchOp编码与对应指令

branchOp编码	对应指令
000	beq
001	bltz
001	bgez
010	bgtz
011	blez
100	bne

2.设计代码

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
module SelectB(
input [31:0] data,
input [4:0] judge, //实际上只用最后一位
input equal,
input Branch,
input [2:0] branchOp,
output reg result
);
localparam beq = 3'b000;
localparam bgez_bltz = 3'b001;
localparam bgtz = 3'b010;
localparam blez = 3'b011;
localparam bne = 3'b100;
always@(*)begin
    case(branchOp)
    beq : result = equal & Branch;
    bne : result = (~equal) & Branch;
    bgez_bltz :
    begin
        if(judge[0] == 1'b1) begin
            result = ($signed(data) >= 32'b0) & Branch;
        end
        else begin
            result = ($signed(data) < 32'b0) & Branch;
        end
    end
    bgtz : result = ($signed(data) > 32'b0) & Branch;
    blez : result = ($signed(data) <= 32'b0) & Branch;
    endcase
end
endmodule

10.MUX多路选择器集成文件

将电路中用到的四个多路选择器在MUX.v中保存为四个模块，在mips.v中进行调用.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
//寄存器写入地址选择 rt / rd / ra
module selTorD (
input [4:0] rt,
input [4:0] rd,
input wire RegDst,
output [4:0] r0
);
assign r0 = (RegDst == 1'b1) ? rd : rt;
endmodule

// rtd / ra?
module selR0orRA(
input [4:0] r0,
input ralink,
output [4:0] RegAddr
);
assign RegAddr = (ralink == 1'b1) ? 5'b11111 : r0;
endmodule

//寄存器写入数据选择
module ALUorDM(
input [31:0] ALUresult,
input [31:0] DMdata,
input MemtoReg,
output [31:0] data0
);
assign data0 = (MemtoReg == 1'b1) ? DMdata : ALUresult;
endmodule

module data0orPC(
input [31:0] data0,
input [31:0] pc,
input PCtoReg,
output [31:0] RegData
);
assign RegData = (PCtoReg == 1'b1) ? pc : data0;
endmodule

//ALU移位选择
module RegorShamt(
input [4:0] shamt,
input [31:0] readdata1,
input shiftvar,
output [4:0] shift
);
assign shift = (shiftvar == 1'b1) ? readdata1[4:0] : shamt;
endmodule

//ALU src_B选择
module ALUsrc_B(
input [31:0] readdata2,
input[31:0] offset, //imm_32
input ALUSrc,
output [31:0] DatatoSrcB
);
assign DatatoSrcB = (ALUSrc == 1'b1) ? offset : readdata2;
endmodule

11.顶层电路连接

顶层电路连接主要是利用与端口位宽配对的wire类型变量连接起实例化的各个模块。模块实例化使用指定端口的模式例如

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
IS top_is(
    .instr(instr),
    .opcode(opcode),
    .rs(rs),
    .rt(rt),
    .rd(rd),
    .shamt(shamt),
    .funct(funct),
    .imm(imm),
    .address(j_address)
);

注意：确保在顶层电路中的所有连线(wire型变量)都要提前声明好位宽，我出的大部分bug都是因为这个原因，用到一个新的连线时立马声明该变量，否则ISE运行并不会报错，而是将该变量作为位宽为1处理，导致数据丢失，体现在在仿真时出现红线或蓝线，但是这种情况下ISE会给WARNING

WARNING:

1
WARNING: File "C:/Users/123/Desktop/P4-CPU/mips.v" Line 92.  For instance uut/top_ALUorDM/, width 32 of formal port ALUresult is not equal to width 1 of actual signal ALUresult.

二.test scheme

编写测试数据如下，对顶层模块建立testbench进行仿真模拟即可而不需要对各个模块分别模拟。

lui $0, 19569
lui $1, 39483
lui $2, 18131
lui $3, 22132
lui $4, 24751
lui $5, 54167
lui $6, 26566
lui $7, 45168
lui $8, 33552
lui $9, 8645
lui $10, 60414
lui $11, 33459
lui $12, 53176
lui $13, 47958
lui $14, 2778
lui $15, 60761
lui $16, 2966
lui $17, 51490
lui $18, 46369
lui $19, 35006
lui $20, 64454
lui $21, 52806
lui $22, 21466
lui $23, 39517
lui $24, 11681
lui $25, 46088
lui $26, 61510
lui $27, 30570
lui $28, 37526
lui $29, 15029
lui $30, 40281
lui $31, 43390
ori $0 $17, 19261
ori $1 $19, 12907
ori $2 $20, 48520
ori $3 $23, 60075
ori $4 $13, 57134
ori $5 $19, 17016
ori $6 $3, 58700
ori $7 $3, 22848
ori $8 $20, 15970
ori $9 $13, 34258
ori $10 $18, 49197
ori $11 $4, 11904
ori $12 $7, 54536
ori $13 $3, 6104
ori $14 $23, 16686
ori $15 $2, 41533
ori $16 $16, 59774
ori $17 $25, 45854
ori $18 $3, 64205
ori $19 $30, 56319
ori $20 $13, 26681
ori $21 $28, 32553
ori $22 $17, 3876
ori $23 $16, 54173
ori $24 $11, 45867
ori $25 $24, 43728
ori $26 $24, 33566
ori $27 $5, 43487
ori $28 $24, 31006
ori $29 $4, 8142
ori $30 $10, 38515
ori $31 $16, 40043
ori $t0, $zero, 0
ori $t1, $zero, 12288
ori $t2, $zero, 4
lui $at, 0xffff
ori $at, $at, 0xdf92
label_2bc0125f7fa011ee863a00007f000001:
beq $t0, $t1, label_2bc012607fa011ee8f8e00007f000001
nop

sw $v0, 8302($at)
add $v0, $v0, $v1

add $t0, $t0, $t2
add $at, $at, $t2
beq $0, $0, label_2bc0125f7fa011ee863a00007f000001
nop
label_2bc012607fa011ee8f8e00007f000001:
ori $s4, $v1, 34376
lui $a1, 32325
add $a1, $v0, $v0
add $t6, $s5, $a1
lui $s3, 54505
sub $v0, $t6, $t9
sub $s3, $t6, $a3
add $s7, $s1, $t9
lui $t8, 35300
ori $t1, $s7, 45350
sub $a0, $s0, $s0
sub $t1, $s6, $s1
ori $t6, $t8, 412
sub $a2, $t0, $t2
lui $s4, 32853
add $s5, $s0, $a0
ori $t9, $s2, 11912
ori $t5, $t6, 11999
lui $t5, 56242
sub $t9, $a2, $a2
sub $t0, $t4, $a2
sub $t3, $t9, $s1
ori $s5, $s6, 58937
sub $t5, $a2, $s3
ori $t7, $a1, 18664
sub $s3, $t8, $t0
lui $a0, 12092
lui $t3, 64848
lui $a0, 9488
sub $t9, $s1, $t8
lui $s7, 16221
add $v1, $t4, $t7
ori $a0, $t7, 60726
lui $s2, 10927
ori $v0, $a3, 13512
ori $a1, $s0, 15142
sub $t5, $t3, $t1
lui $s5, 2741
sub $s4, $t8, $t3
add $v0, $t3, $a0
add $s5, $s7, $a0
ori $t5, $a1, 24324
ori $t3, $s4, 35988
sub $t8, $s4, $s1
sub $s6, $s7, $t5
add $s7, $t3, $t2
add $s3, $v0, $t9
sub $t1, $s3, $a3
sub $t8, $t4, $s6
ori $s5, $t2, 23014
ori $s6, $s3, 63729
ori $t9, $s2, 121
ori $s4, $v1, 34411
lui $t1, 37485
sub $s3, $a2, $a0
sub $t6, $t0, $s1
add $s2, $s2, $s1
add $s5, $s3, $a1
sub $s3, $s3, $s1
sub $t3, $t7, $t4
ori $t6, $s6, 24400
ori $s5, $a1, 52111
add $t5, $t9, $s5
lui $s1, 64114
add $s6, $t5, $v1
lui $s2, 50457
lui $v0, 16829
sub $s2, $t3, $t7
ori $a3, $t9, 49220
sub $a3, $t0, $s4
sub $a3, $s7, $s4
add $s5, $s4, $a2
lui $s0, 55025
add $s1, $s1, $t0
add $a0, $t4, $t9
add $t0, $s4, $v0
ori $a3, $t3, 28342
add $v1, $a1, $a0
sub $t0, $t2, $s7
lui $v1, 40464
lui $a2, 50250
lui $t1, 57460
add $v1, $a2, $v0
sub $s5, $t8, $t1
add $s7, $v1, $s6
ori $t5, $t3, 32301
ori $s5, $t7, 40728
sub $s0, $a0, $t9
sub $t3, $t2, $t9
lui $s7, 6500
add $a2, $t7, $t2
add $s3, $s0, $s4
sub $v0, $t8, $a3
lui $t2, 33066
add $s7, $v1, $a0
ori $s0, $t2, 62213
sub $s7, $s4, $v0
lui $s1, 65402
lui $a2, 47639
lui $s5, 26593
ori $t0, $zero, 0
ori $t1, $zero, 12288
ori $t2, $zero, 4
lui $at, 0xffff
ori $at, $at, 0xd918
label_2bc0628f7fa011ee9e7700007f000001:
beq $t0, $t1, label_2bc094567fa011ee879600007f000001
nop

lw $v0, 9960($at)
add $v0, $v0, $v1

add $t0, $t0, $t2
add $at, $at, $t2
beq $0, $0, label_2bc0628f7fa011ee9e7700007f000001
nop
label_2bc094567fa011ee879600007f000001:

三.思考题

1.addr信号从哪里来？addr位数为什么是[13:2]?

addr信号来自ALU的计算结果，DM中RAM是按照字寻址，而传入的地址为字节，故左移两位，按字取地址

2.比较两种控制器示例

第二种依靠信号进行输出更好，符合电路的或逻辑，便于进行后续开发，只需要在后边补充或运算元素，举例如下

1
assign RegWrite = op_add | op_sbu | op_and ...

3.比较同步复位与异步复位中reset与clk信号优先级

异步复位：reset优先级高于clk，无论何时都会复位
同步复位：reset优先级低于clk，只有在时钟上升沿才会进行复位

4.请说明为什么在忽略溢出的前提下，addi 与 addiu 是等价的，add 与 addu 是等价的

addi相比addiu加入了溢出检测,add相比addu加入溢出检测

以add和addu为例，有符号运算中最高位为符号位，关于add指令的RTL语言描述如下:

1
2
3
4
5
temp <- (GPR[rs]31 || GPR[rs]) + (GPR[rt]31 || GPR[rt])
if temp32 != temp31 (32位的temp != 31位的temp)
    SignalException(IntegerOverflow)
else
    GPR[rd] <- temp

当GPR[rs]和[rt]的第30位都为1且符号位相同时，就分别对应着正数和负数的溢出情况，则temp32 != temp31判断溢出，抛出异常，如不检测溢出，则不会抛出异常，正常计算，故是等价的。

P4-Verilog-CPU-Design-Document#

零.数据通路描述(P4设计文档中最好加上P3图)#

一.模块设计#

1.IFU取指令单元#

1.端口定义列表:#

2.设计代码:#

3.small tip : add source的用法#

2. IS指令分线器#

端口定义列表:#

3. NPC地址计算单元#

端口定义列表:#

4. GRF寄存器堆#

端口定义列表#

5. ALU计算单元#

端口定义列表#

6. Controller控制器#

1.端口定义列表:#

2.设计代码示例——我的控制器风格#

3.指令与控制信号汇总表#

7. EXT符号扩展单元#

端口定义列表#

8. DM数据存储#

1.端口定义列表#

LSOp编码与对应指令#

2.设计代码:#

9.Sel-B B类指令判断单元#

1.端口定义列表#

branchOp编码与对应指令#

2.设计代码#

10.MUX多路选择器集成文件#

11.顶层电路连接#

二.test scheme#

三.思考题#

1.addr信号从哪里来？addr位数为什么是[13:2]?#

2.比较两种控制器示例#

3.比较同步复位与异步复位中reset与clk信号优先级#

4.请说明为什么在忽略溢出的前提下，addi 与 addiu 是等价的，add 与 addu 是等价的#

P4-Verilog-CPU-Design-Document

零.数据通路描述(P4设计文档中最好加上P3图)

一.模块设计

1.IFU取指令单元

1.端口定义列表:

2.设计代码:

3.small tip : add source的用法

2. IS指令分线器

端口定义列表:

3. NPC地址计算单元

端口定义列表:

4. GRF寄存器堆

端口定义列表

5. ALU计算单元

端口定义列表

6. Controller控制器

1.端口定义列表:

2.设计代码示例——我的控制器风格

3.指令与控制信号汇总表

7. EXT符号扩展单元

端口定义列表

8. DM数据存储

1.端口定义列表

LSOp编码与对应指令

2.设计代码:

9.Sel-B B类指令判断单元

1.端口定义列表

branchOp编码与对应指令

2.设计代码

10.MUX多路选择器集成文件

11.顶层电路连接

二.test scheme

三.思考题

1.addr信号从哪里来？addr位数为什么是[13:2]?

2.比较两种控制器示例

3.比较同步复位与异步复位中reset与clk信号优先级

4.请说明为什么在忽略溢出的前提下，addi 与 addiu 是等价的，add 与 addu 是等价的
