从0开始配龙芯杯vivado+vcs虚拟机环境(Ubuntu22.04)

0. mad

​ 为了配置龙芯杯需要的vivado+vcs环境，这个繁琐的过程已经困扰了我两天，重新装了三次虚拟机系统，总结之后决定在配置的过程中写一篇笔记来记录过程，如果这次失败了也方便下一次再来。一开始我采用Ubuntu23.10，后来遇到各种不理解的报错，不知道怎么解决，我就都归结到Ubuntu版本过新上（恼），于是换成Ubuntu22.04镜像文件重新配置(QAQ)，（后来发现确实是因Ubuntu版本有一定问题），所以一定要用Ubuntu22.04啊！！！

  • 环境的软件版本：

    • Vmware Workstation Pro 17

    • Ubuntu 22.04

    • vivado 2019.2

    • vcs 2018.09

1.虚拟机初始配置

1.配置中文输入法

​ 一个新系统自然要先配置好中文输入法，我这里使用ibus框架。

1.安装汉语支持

​ Settings——>Region&Language——>Manage Install Language——>Install/Remove Languages——>Chinese(simplified)——>重启系统

2.安装ibus框架

sudo apt-get install ibus
sudo apt-get install ibus-pinyin
sudo ibus-setup#打开ibus设置界面

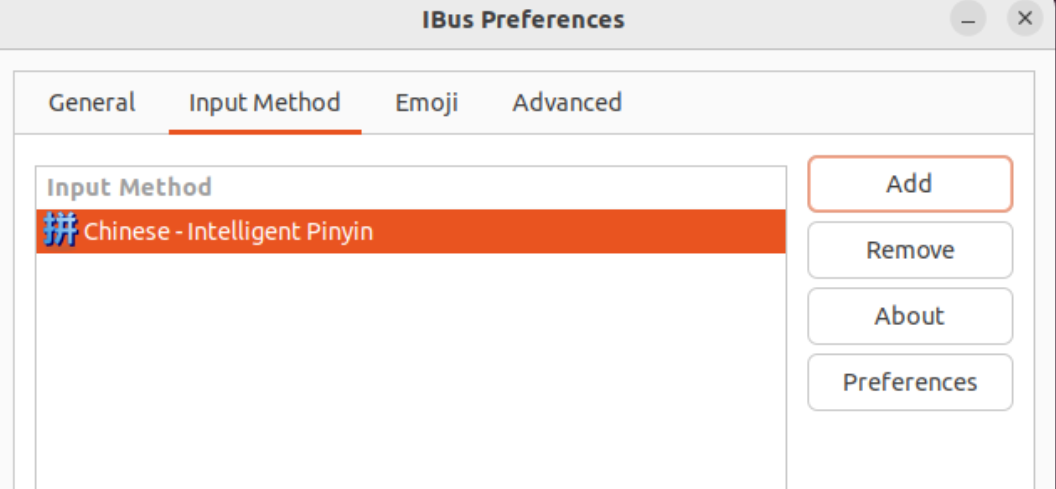

​ 在打开的ibus设置界面中在Input Method一栏中添加中文输入法Add——>Chinese——>Intelligent Pinyin

image-20240208230328350

3.设置系统变量

vim ~/.bashrc
#添加系统变量
export GTK_TM_MODULE=ibus
export XMODIFIERS=@im=ibus
export QT_IM_MODULE=ibus
############
source .bashrc

再次重启使系统变量生效

4. add Input Source

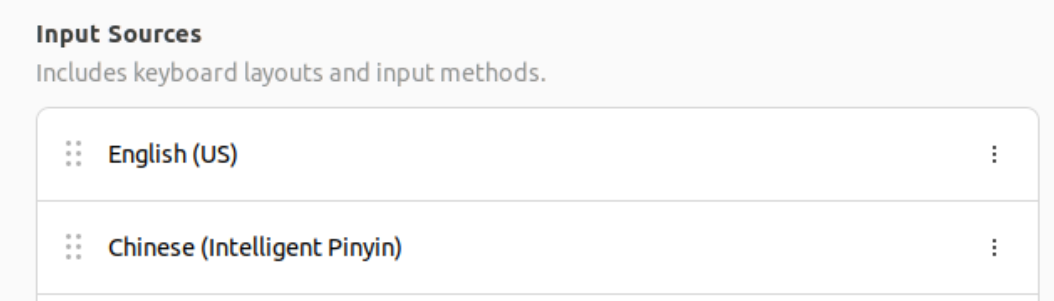

settings——>Keyboard——>Input Source——>add Chinese(Intelligent Pinyin)

image-20240208231504827

再次重启即可使用中文输入法

2.安装vmware-tools

​ vmware-tools是实现主机与虚拟机之间交互的重要软件，网上一些教程通过vmware station上方虚拟机选项卡中的重新安装vmware tools进行。我们可以发现此时该选项为灰色，即使通过网络上的种种办法可以改为黑色可选状态，但在安装过程中会报错Segmentation fault，实际原因是下载的版本过低，与当前系统不适配，我们使用手动命令行下载可以避免

sudo apt install open-vm-tools
sudo apt install open-vm-tools-desktop
###我这里运行到这里需要进行重启 否则会报错找不到包
sudo apt install gnome-shell-extension-prefs
sudo apt install nemo

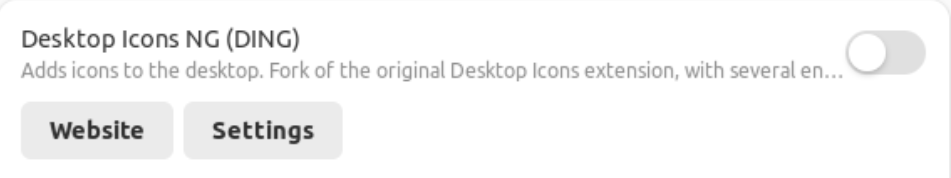

  • 在extensions应用程序中关掉Desktop icon NG(该程序在安装gnome-shell-extension后产生)

    image-20240208232717789

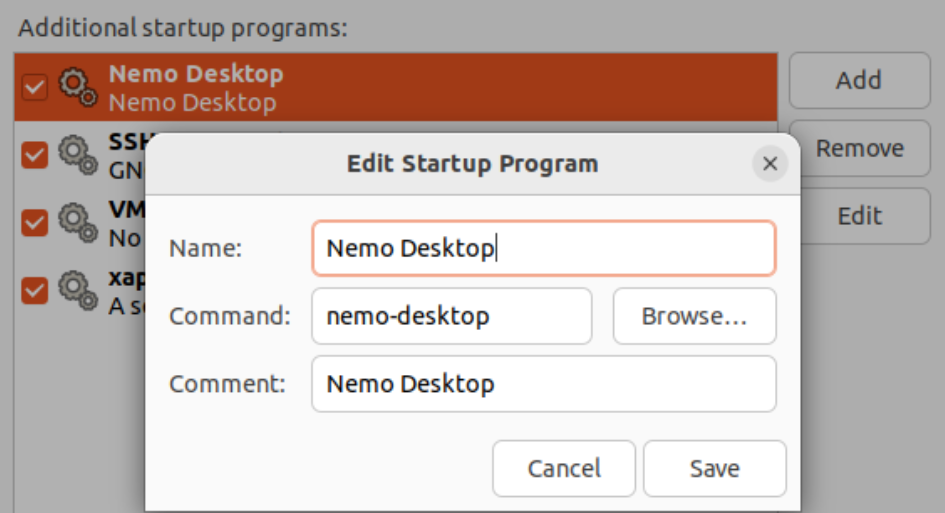

  • 在startup application preference里增加Nemo Desktop程序(该程序在安装gnome-shell-extension之前就有)

    image-20240208232909778

  • 再次重启

​ 至此我们实现了：

  • 在主机与虚拟机之间复制粘贴

  • 虚拟机窗口自适应大小

  • 通过拖拽文件实现主机与虚拟机之间的复制

  • 开启共享文件夹

    • 在虚拟机设置中打开共享文件夹选项——>总是启用——>设置主机路径

    • 可以通过指令ls /mnt/hgfs查看是否设置成功

      image-20240208233652363

      可以看到我设置的共享文件夹名称为shared-folder

2. vivado2019.2安装

1.安装设置

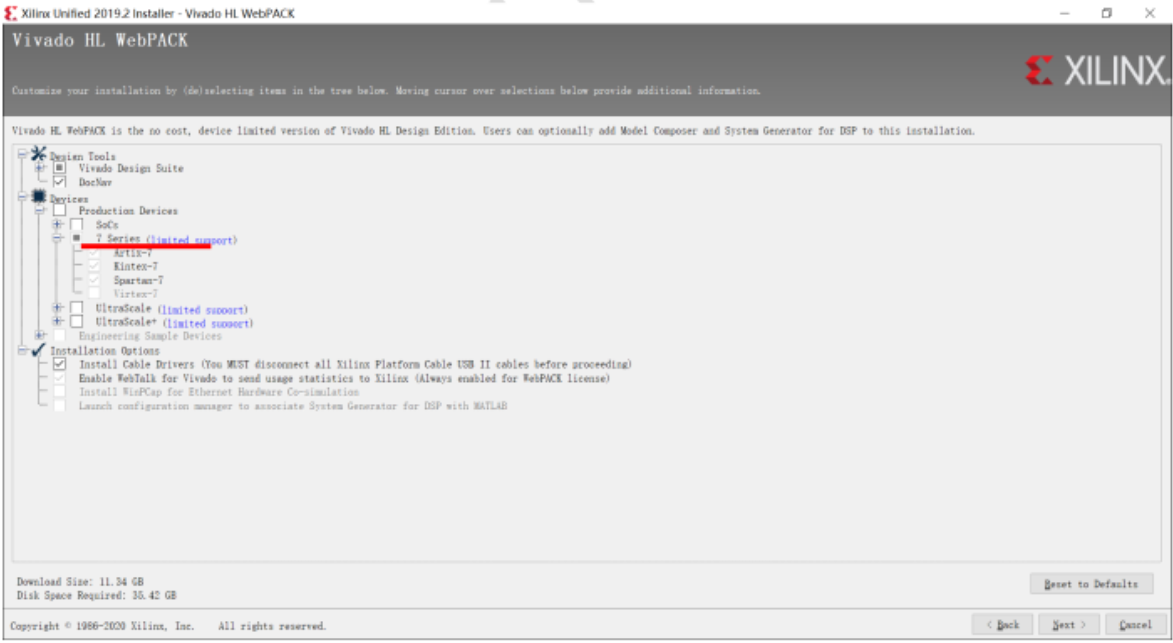

​ 在龙芯杯北航云盘中提供了vivado2019.2的安装包，实际上对于龙芯杯我们只需要使用免费的wepack版本即可满足需求，安装需求设置如下，安装最终需要25.22G。

image-20240212203448194

​ 在安装路径上可以考虑新建一个edaTools文件夹，下设各子文件夹作为各开发软件安装路径。

  • home/dqr/edaTools:
    • vivado
    • synopsys
    • …

2.安装步骤

  • 下载北航云盘中提供的安装包

  • 解压安装包（安装包默认下载在Downloads文件夹中）

  • 进入解压后的文件夹运行

    chmod +x xsetup #修改脚本运行权限
./xsetup

​ 弹出安装界面

  • 按照安装设置安装

3.启动vivado

​ 在安装完成之后Ubuntu桌面上会产生vivado的图标，同时可以将vivado加入环境变量，通过在终端中启动vivado。

dqr@dqr:~$ vivado

​ 将vivado加入环境变量

vim ~/.bashrc
########content########
# vivado
export PATH=$PATH:~/edaTools/vivado/Vivado/2019.2/bin/
alias vivado2019="~/edaTools/vivado/Vivado/2019.2/bin/vivado"
#####################
source ~/.bashrc #激活环境变量

4.解决报错

1.使用终端运行vivado时报错
application-specific initialization failed: couldn't load file "librdi_commontasks.so": libtinfo.so.5: cannot open shared object file: No such file or directory

  • 解决方法

    sudo apt-get install libtinfo5

3. vcs安装和激活

1.安装

  • 需要安装scl和vcs，安装链接：https://bhpan.buaa.edu.cn/link/AAE0F74DF381804CD0BCB7D7C0B89EC350

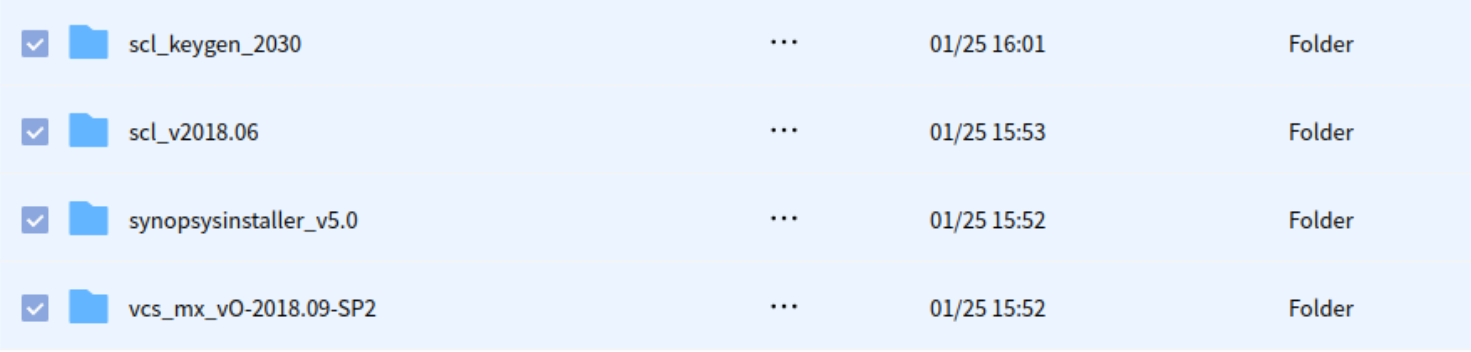

  • 需要下面四个

    image-20240212225348987

    • scl_keygen_2030是在主机windows上运行的破解软件
    • scl_v2018.06即为scl安装包
    • vcs_mx_vO-2018.09-SP2即为vcs安装包
    • synopsysinstaller_v5.0是scl和vcs的安装程序

  • 使用snopsysinstaller安装scl和vcs

    在edaTools下建好synopsysinstaller文件夹和synopsys文件夹，将synopsysinstaller_v5.0解压到synopsysinstaller，运行

    dqr@dqr:~/edaTools/synopsysinstaller$ chmod +x SynopsysInstaller_v5.0.run
dqr@dqr:~/edaTools/synopsysinstaller$ ./SynopsysInstaller_v5.0.run

    安装路径默认回车，然后

    dqr@dqr:~/edaTools/synopsysinstaller$ ./setup.sh

    • 跳出安装界面，第一个配置页面直接next

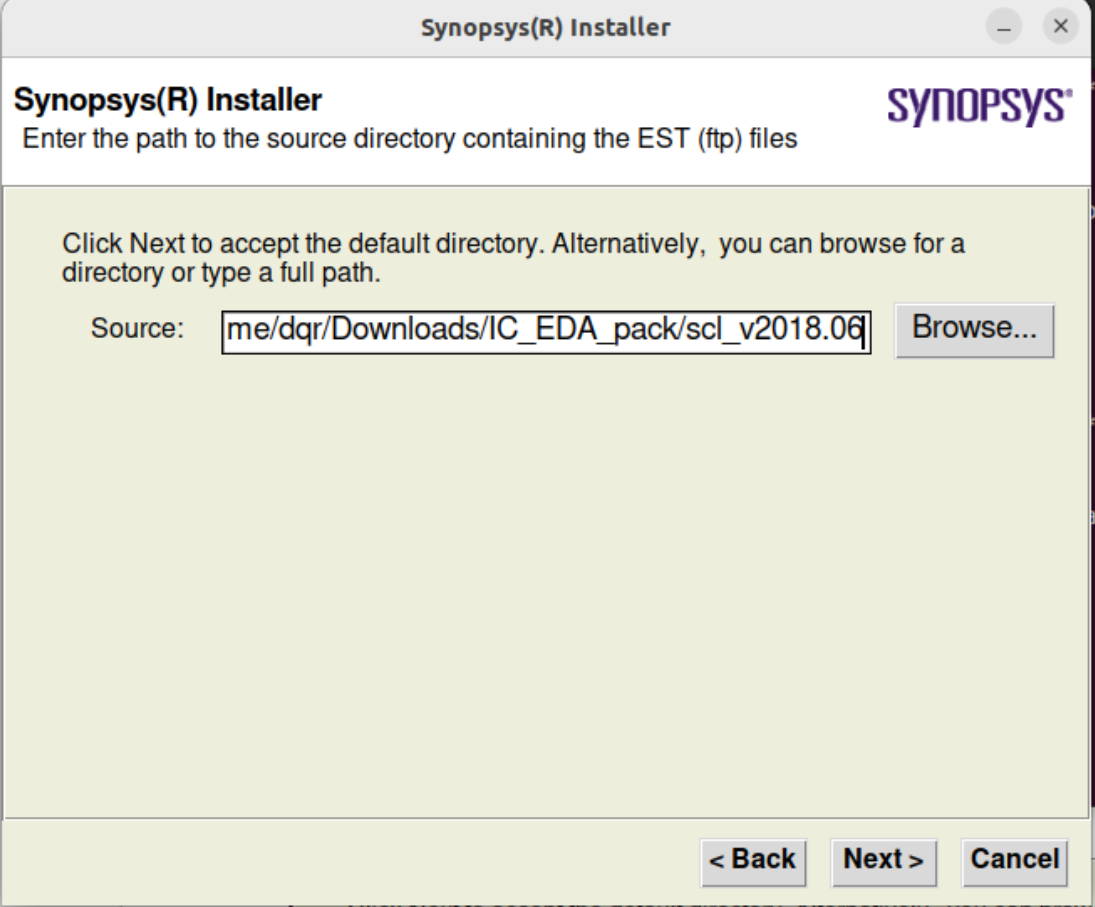

    • 在此页面选择安装包位置，安装scl和vcs在此处同理，以scl为例

      image-20240212231055870

    • 选择安装目录，即我们刚才创建的synopsys文件夹

      image-20240212231258470

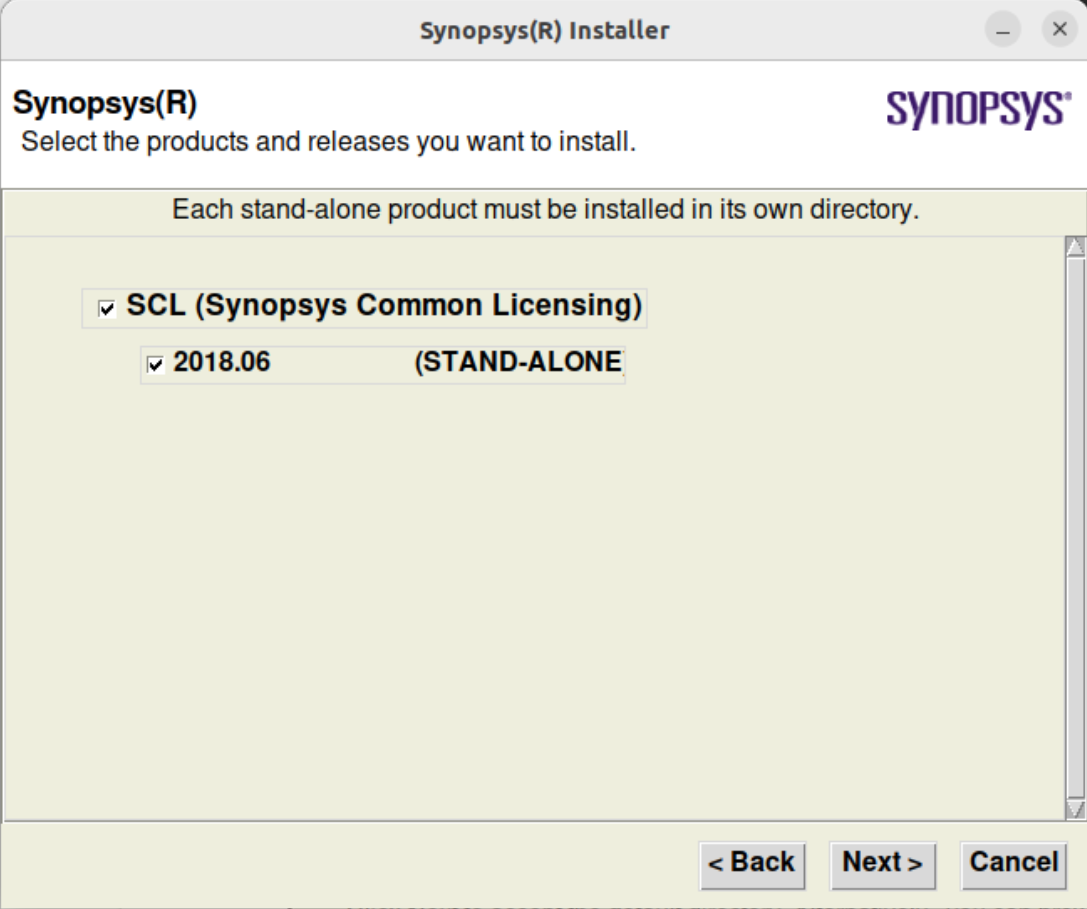

    • 此处打勾

      image-20240212231346199

    • 重复一遍安装vcs（不必注意安装结束之后的报错）

2.激活

​ windows下运行破解软件，填写虚拟机的hostname和mac地址

  • hostname

    dqr@dqr:~/edaTools/synopsysinstaller$ hostname

  • mac地址

    dqr@dqr:~$ sudo apt install net-tools
dqr@dqr:~$ ifconfig

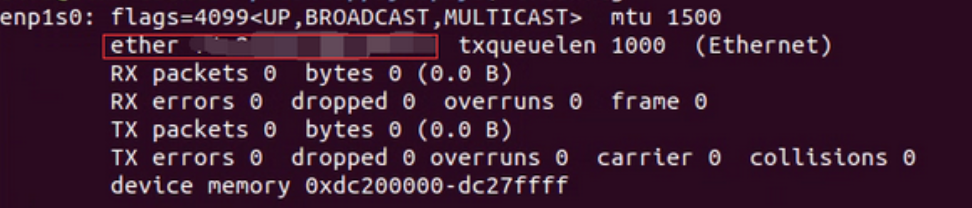

    在显示的详细信息中mac地址为ether后面部分

    image-20240212232539998

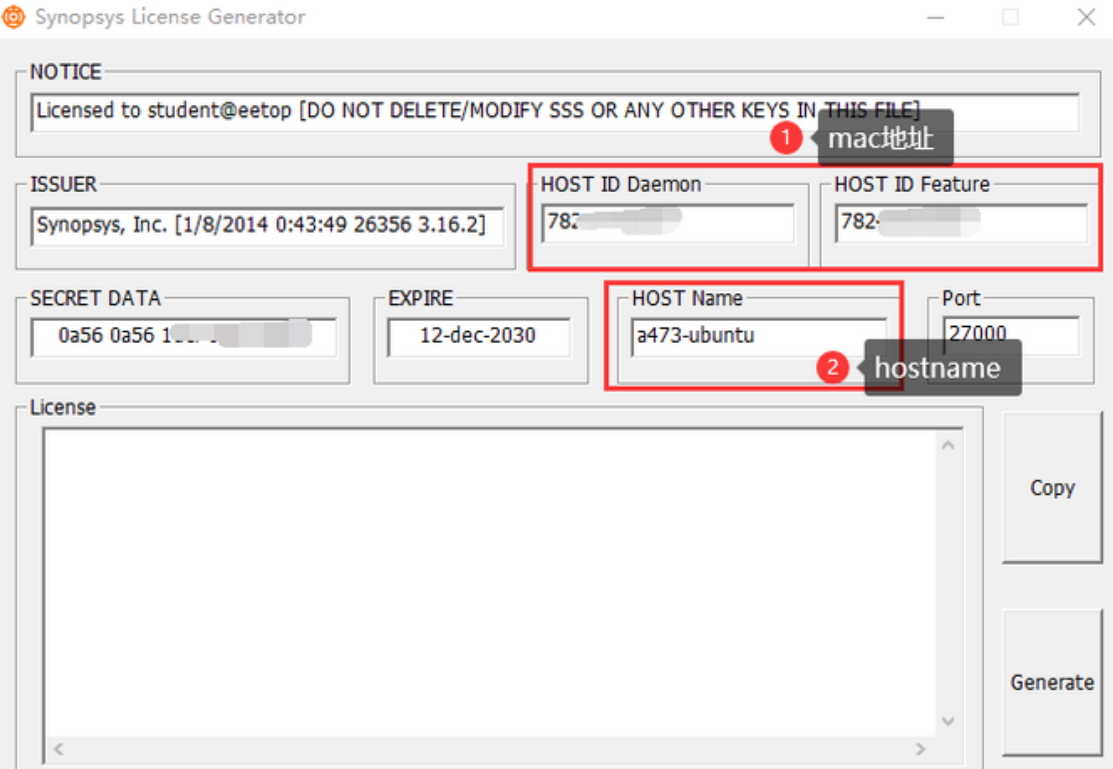

  • 在破解软件中填写hostname和mac地址，注意填写mac地址时要去掉冒号，点击generate后copy

    image-20240212232622640

  • 在dqr@dqr:~/edaTools/synopsys/scl/2018.06/admin/license下新建文件Synopsys.dat并粘贴文件内容，

    • vim创建新文件

      vim Synopsys.dat

    • 点击I进入插入模式、粘贴

    • 在文件第二行后添加自己安装的snpslmd软件路径

      image-20240212233439824

      我这里的路径是**~/edaTools/synopsys/scl/2018.06/linux64/bin/snpslmd**

    • Esc退出插入模式

    • :wq进行保存

  • 重启虚拟机，关闭占用27000端口的进程

    netstat -ap | grep 27000
kill -9 XXX(使用27000端口的进程ID)

  • 安装lsb-core库

    sudo apt-get install lsb-core

  • 建立路径

    sudo mkdir /usr/tmp/
sudo chmod 777 /usr/tmp/

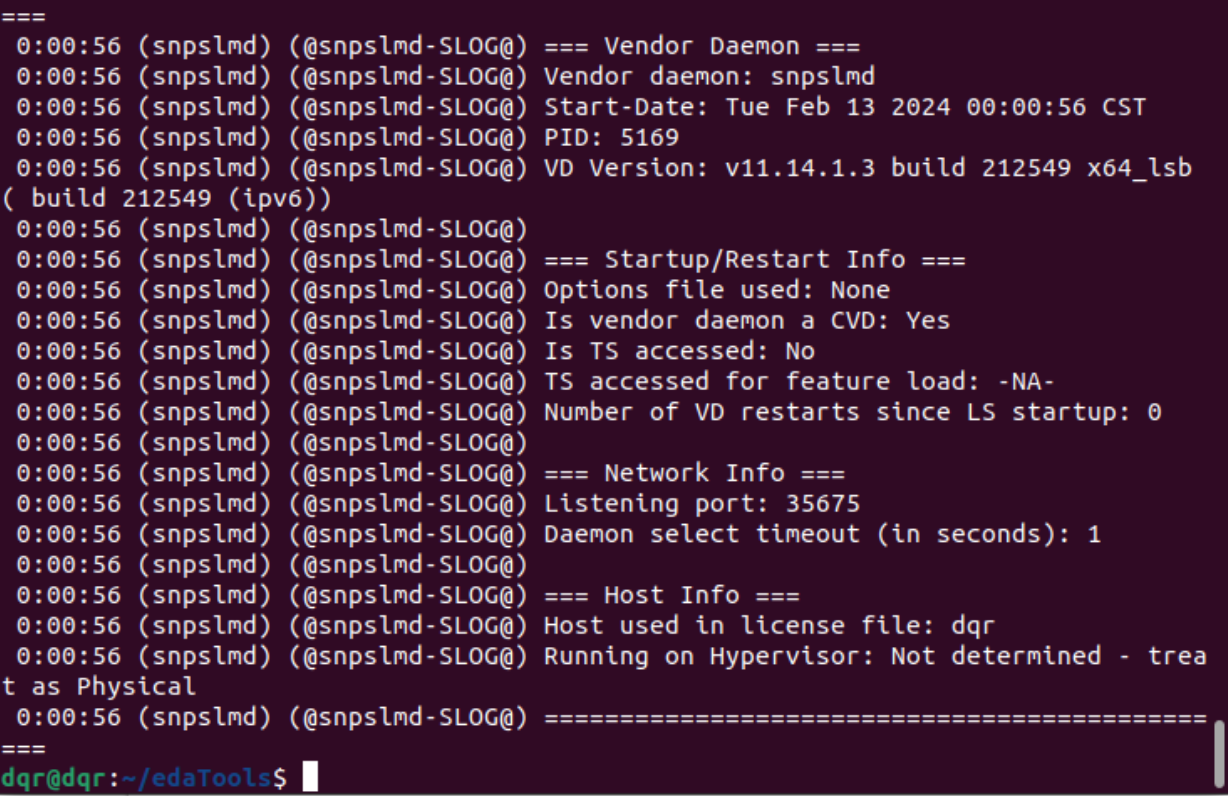

  • 运行进行激活

    ~/edaTools/synopsys/scl/2018.06/linux64/bin/lmgrd -c ~/edaTools/synopsys/scl/2018.06/admin/license/Synopsys.dat

    image-20240213000451390

  • 添加环境变量(vim ./bashrc)其中hostname和具体路径需要修改

    #synosys tolls list
export VCS_HOME=/home/dqr/edaTools/synopsys/vcs-mx/O-2018.09-SP2
export SCL_HOME=/home/dqr/edaTools/synopsys/scl/2018.06
#dev
export PATH=$PATH:$VCS_HOME/gui/dve/bin
alias dve="dve"
#vcs
export PATH=$PATH:$VCS_HOME/bin
alias vcs="vcs"
#scl
export PATH=$PATH:$SCL_HOME/linux64/bin
export VCS_ARCH_OVERRIDE=linux
#LICENCE
export LM_LICENSE_FILE=27000@dqr
alias lmg_vcs='lmgrd -c
/home/dqr/edaTools/synopsys/scl/2018.06/admin/license/Synopsys.dat'

3.进行测试

​ 在cpucode中新建测试代码test.v

module test;
  reg a, b;
  wire c;

  assign c = a & b;

  initial begin
    a = 0;
    b = 0;
    #10 a = 1;
    #10 b = 1;
    #10 $finish;
  end
endmodule

  • 运行时遇到报错(vcs -full64 test.v)：

    /bin/sh: 0: Illegal option -h

  • 解决

    sudo rm -f /bin/sh
sudo ln -s /bin/bash /bin/sh

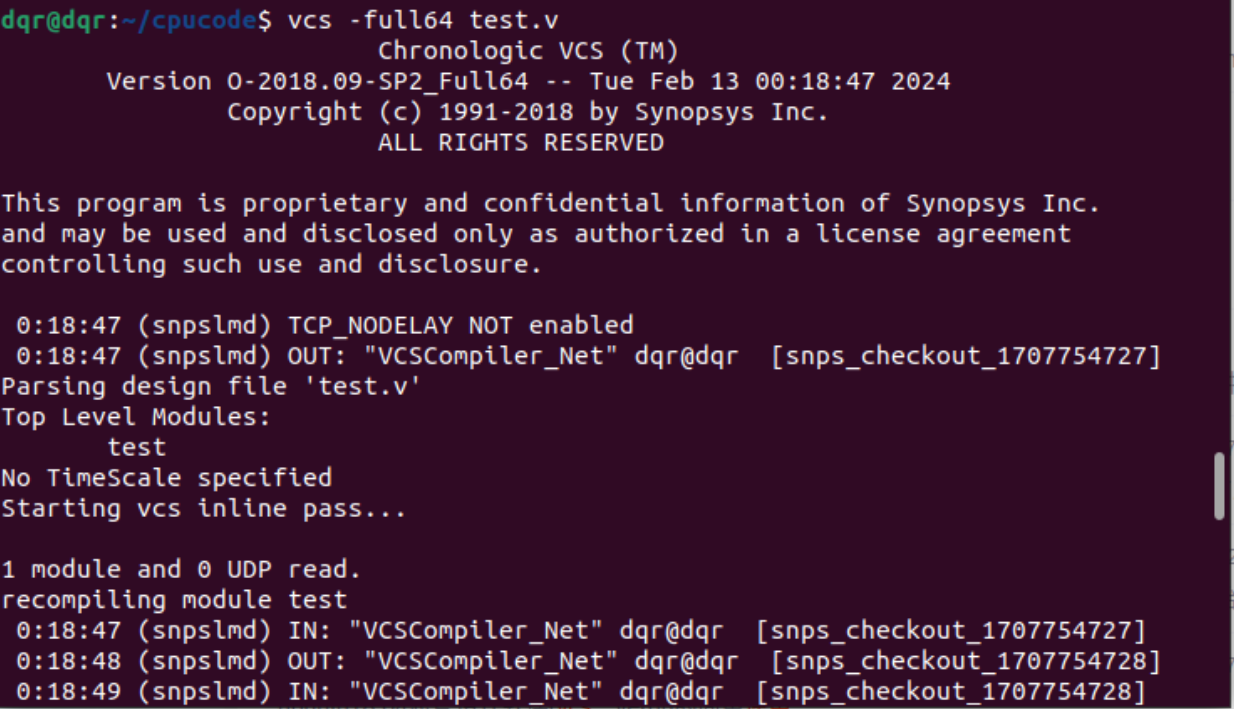

  • 测试成功（运行测试代码之前一定要进行激活！）

    image-20240213002310734

  • 出现报错

    ../../OBJ/lib/saverestoreobj/obj-linux64/kernel.o:(.text+0xc41): undefined
reference to pthread_yield

    • 解决

      dqr@dqr:~/edaTools/synopsys/vcs-mx$ mv O-2018.09-SP2/linux64/lib/vcs_save_restore_new.o O-2018.09-SP2/linux64/lib/vcs_save_restore_new.o.bak
dqr@dqr:~/edaTools/synopsys/vcs-mx$ objcopy --redefine-sym pthread_yield=sched_yield O-2018.09-SP2/linux64/lib/vcs_save_restore_new.o.bak O-2018.09-SP2/linux64/lib/vcs_save_restore_new.o

  • 出现报错

    /usr/bin/ld: /home/dqr/edaTools/synopsys/vcs-mx/O-2018.09-SP2/linux64/lib/libvcsnew.so: undefined reference to `vfs_set_dir_map'

    • 解决：增加编译选项，修改编译指令为

       vcs -full64 test.v -LDFLAGS -Wl,--no-as-needed

4.vivado+vcs联合仿真

1.设置使用VCS编译

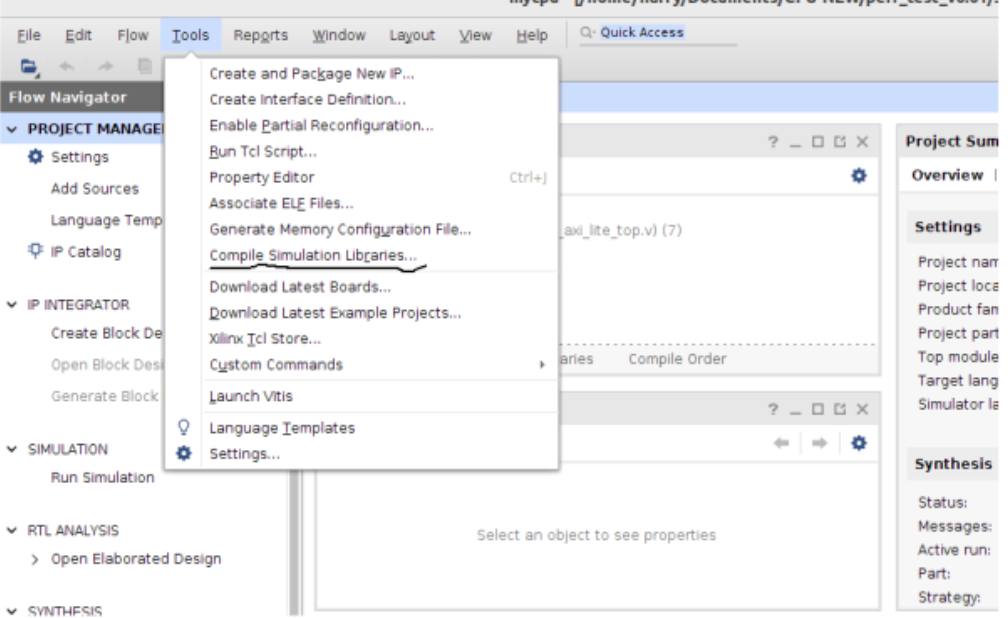

  • 新建Compile Simulation Librariesimage-20240213010553728

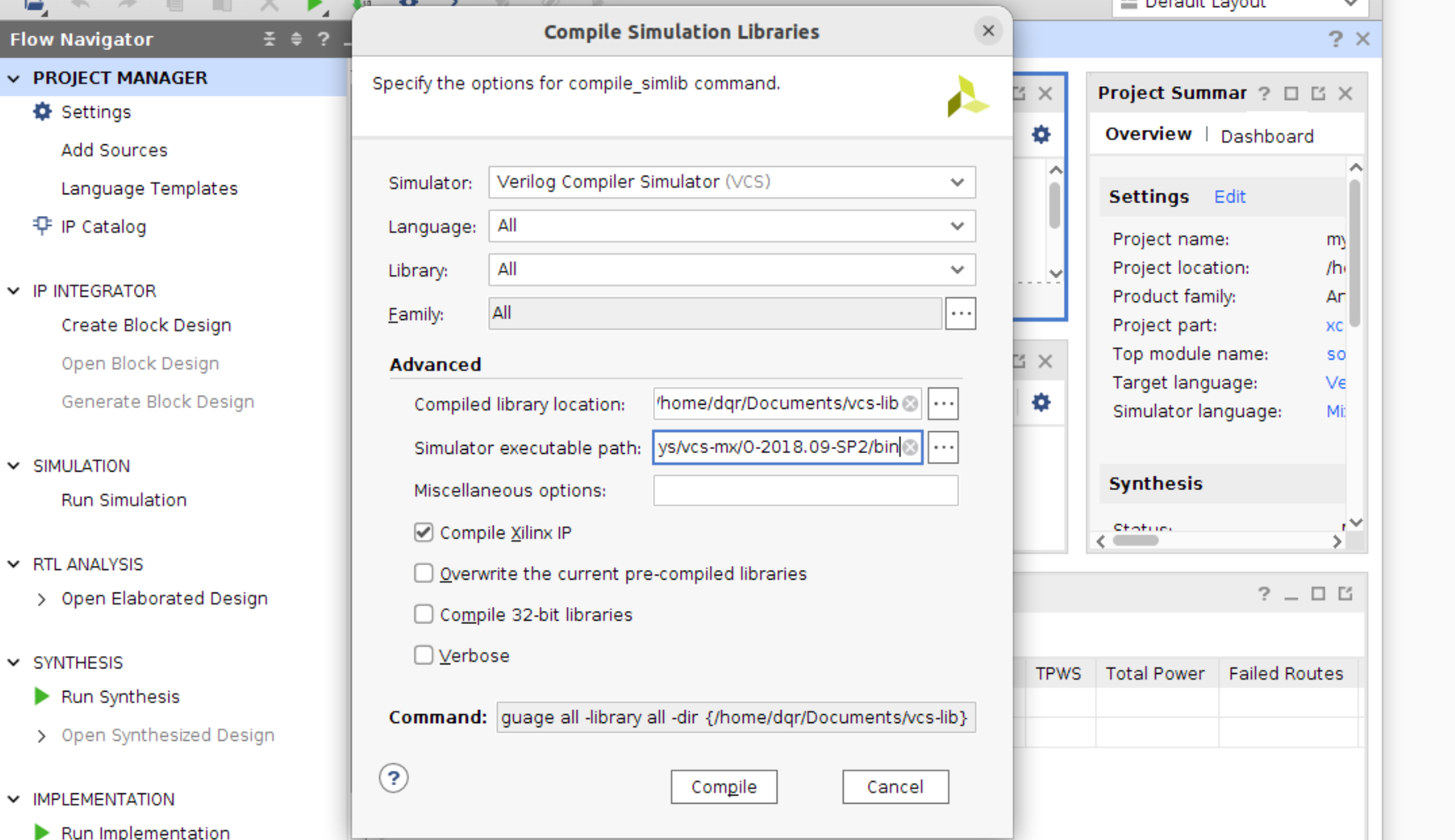

  • 下图中进行的设置：

    • Simulation:VCS
    • Compiled library location:编译文件存放目录，我选择在documents下新建
    • Simulator execetable path:vcs的bin目录

    image-20240213011046323

2.设置使用VCS仿真

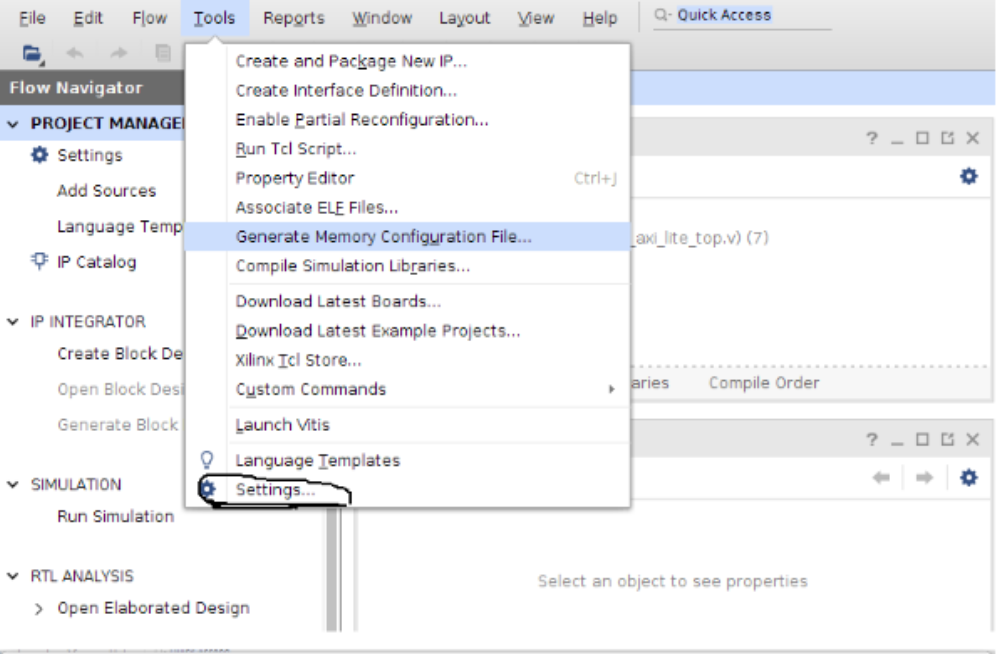

  • settings

    image-20240213011638135

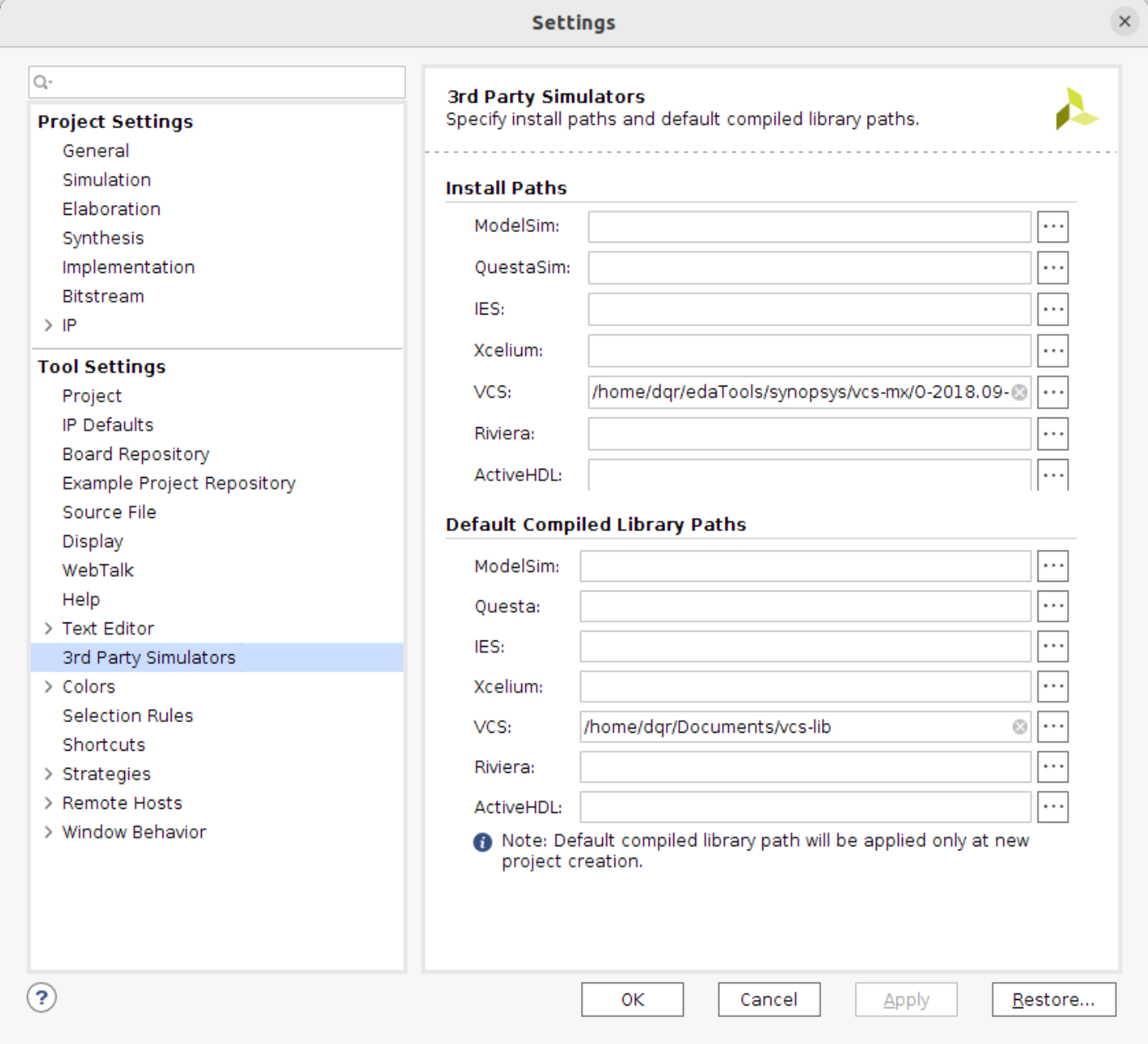

  • 设置VCS路径和lib文件路径

    image-20240213125549166

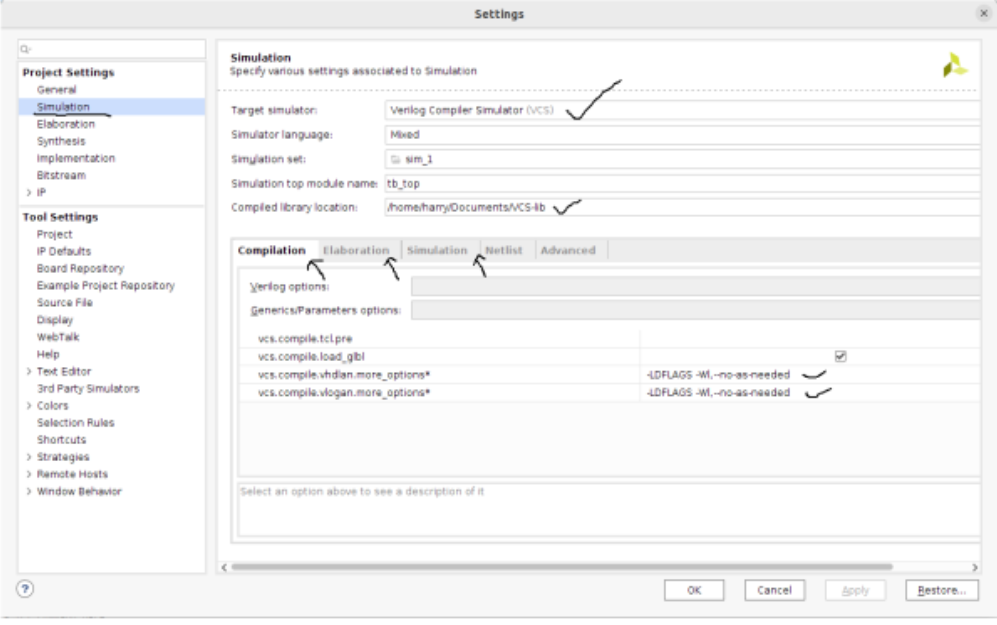

  • 修改编译选项，防止报错Unreferenced to ...

    在三个箭头指向的选项中都将more_options设置为-LDFLAGS -Wl,--no-as-needed

    image-20240213013623182

5.sublime text配置iverilog进行语法检查

  • 安装package control

  • 安装system verilog 进行语法高亮

  • 安装verilog gadget

  • 安装sublimelinter

  • 安装sublimelinter-contrib-iverilog

  • 运行脚本安装iverilog

    #!/usr/bin/env bash

# This script compiles and installs the master branch iverilog.
# Tested on Ubuntu 18.04

SCRIPT_DIR="$( cd "$( dirname "${BASH_SOURCE[0]}" )" && pwd )"
THREAD_CNT=$(getconf _NPROCESSORS_ONLN)

INSTALL_DIR="/usr/local/iverilog"

sudo apt install -y autoconf gperf

pushd "/tmp" || exit

wget "https://github.com/steveicarus/iverilog/archive/master.zip" -O "iverilog.zip"
unzip "iverilog.zip"; rm -f "iverilog.zip"

pushd "iverilog-master" || exit

autoconf || exit
./configure --prefix="${INSTALL_DIR}" || exit
make -j"${THREAD_CNT}" || exit
sudo make install || exit

popd || exit

rm -rf "iverilog-master"

popd || exit

  • 插件和 iverilog 都安装完毕后在 Sublime 中点击Preference -> Package settings -> SublimeLinter -> settings，在打开页面的{ }中输入以下配置代码：(/usr/local/iverilog/bin为iverilog默认bin路径)

       "paths": {
       "linux": [
       		"/usr/local/iverilog/bin",
       ],
       "osx": [],
       "windows": [],
   },

   "linters": {
       "iverilog": {
           "disable": false,
           "args": ["-i"], // add the "-i" flag
           "excludes": [],
       },
   },

  • 重启sublime text即可实现语法检查
